Ford Fiesta: Remplacement d'une ampoule
AVERTISSEMENTS
Eteignez les phares et coupez le
contact. Le non-respect de cet
avertissement peut entraîner des
blessures corporelles graves.
Assurez-vous que les ampoules ont
refroidi avant de les retirer. Le
non-respect de cet avertissement
peut entraîner des blessures corporelles
graves. |
Note : Ne poser que les ampoules
spécifiées.
Note : Les instructions suivantes expliquent
comment déposer les ampoules. Poser les
ampoules de rechange dans l'ordre inverse
de la dépose (sauf indications contraires).
Phare
![](images/books/960/3/index.17.jpg)
- Feux de croisement
- Feu de route et feu de position
- Clignotant
Note : Retirez les couvercles pour accéder
aux ampoules.
Feux de croisement
- Déposez le phare. Voir Dépose d'un phare .
![](images/books/960/3/index.18.jpg)
- Déposez le cache.
- Débranchez le connecteur.
- Libérez le clip et déposez l'ampoule.
Note : Ne touchez pas le verre de
l'ampoule.
Feux de route
- Déposez le phare. Voir Dépose d'un phare .
![](images/books/960/3/index.19.jpg)
- Déposez le cache.
- Tournez l'ampoule dans le sens
contraire des aiguilles d'une montre et
déposez-la.
Note : Ne touchez pas le verre de
l'ampoule.
Feu de position
- Déposez le phare. Voir Dépose d'un phare .
![](images/books/960/3/index.20.gif)
- Déposez le cache.
- Déposez le porte-ampoule.
- Déposez l'ampoule.
Indicateur de direction
- Déposez le phare. Voir Dépose d'un phare .
![](images/books/960/3/index.21.jpg)
- Tournez le porte-ampoule dans le sens
contraire des aiguilles d'une montre et
déposez-le.
- Appuyez doucement sur l'ampoule,
tournez-la dans le sens contraire des
aiguilles d'une montre, puis déposez-la.
Feux de jour
![Note : Ces éléments ne sont pas](images/books/960/3/index.22.jpg)
Note : Ces éléments ne sont pas
réparables ; veuillez contacter un
concessionnaire agréé en cas de
dysfonctionnement.
Répétiteur lat
![](images/books/960/3/index.23.jpg)
- Appuyez sur le côté du cache pour
dégager les clips.
- Déposez le cache.
![](images/books/960/3/index.24.jpg)
- Déposez le porte-ampoule. Déposez
l'ampoule.
Projecteurs antibrouillard
![](images/books/960/3/index.25.gif)
- Retirez les clips de fixation pour
accéder à l'optique de phare.
![Note : L'ampoule de phare antibrouillard](images/books/960/3/index.26.gif)
Note : L'ampoule de phare antibrouillard
ne peut pas être séparée du porte-ampoule.
- Déposez le cache à l'aide d'un outil
approprié.
- Déposer les vis.
- Déposez la lampe.
![](images/books/960/3/index.27.jpg)
- Débranchez le connecteur.
- Tournez le porte-ampoule dans le sens
contraire des aiguilles d'une montre et
déposez-le.
Feux arrière
![](images/books/960/3/index.28.jpg)
- Déposer les vis.
![](images/books/960/3/index.29.gif)
- Soulevez le joint du coffre à bagages.
![](images/books/960/3/index.30.gif)
- Déposez la moquette.
![](images/books/960/3/index.31.jpg)
- Déposez l'écrou à oreilles.
- Débranchez le connecteur.
- Tournez le porte-ampoule dans le sens
contraire des aiguilles d'une montre et
déposez-le.

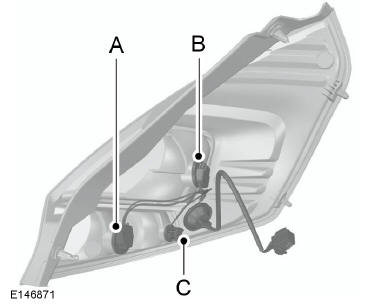

![](images/books/960/3/index.32.jpg)
- Appuyez doucement sur l'ampoule,
tournez-la dans le sens contraire des
aiguilles d'une montre, puis déposez-la.
- Clignotant
- Feu arrière et feu stop
- Marche arrière
Troisième feu stop
Note : Ces éléments ne sont pas
réparables ; veuillez contacter un
concessionnaire agréé en cas de
dysfonctionnement.
Eclairage de plaque d'immatriculation
![](images/books/960/3/index.33.jpg)
- En procédant avec précaution, dégagez
le clip élastique.
- Déposez la lampe.
- Déposez l'ampoule.
Plafonnier
Note : Ne déposez pas le verre de la lampe.
![](images/books/960/3/index.34.jpg)
- A l'aide d'un outil approprié, un
tournevis par exemple, déposez la
lampe avec précaution.
![](images/books/960/3/index.35.gif)
- Tournez le porte-ampoule dans le sens
contraire des aiguilles d'une montre et
déposez-le.
- Déposez l'ampoule.
Lampes de lecture
Note : Ne déposez pas le verre de la lampe.
![](images/books/960/3/index.36.jpg)
- A l'aide d'un outil approprié, un
tournevis par exemple, déposez la
lampe avec précaution.
![](images/books/960/3/index.37.gif)
- Tournez le porte-ampoule dans le sens
contraire des aiguilles d'une montre et
déposez-le.
- Déposez l'ampoule.
Eclairage de coffre à bagages, éclairage de plancher et éclairage de hayon
![](images/books/960/3/index.38.jpg)
- Dégagez avec précaution la lampe en
faisant levier.
- Déposez l'ampoule.
